Produits d'atténuation des interférences PIM

CHASSE AU PIM

La sonde de test PIM est utilisée en conjonction avec d’autres équipements de test et de mesure pour localiser précisément les sources externes de PIM sur le terrain. Une fois que les emplacements de PIM sont identifiés, des matériaux de mitigation disponibles chez ConcealFab peuvent être appliqués pour réduire les niveaux de PIM et améliorer les performances du site.

Sources externes de PIM

• Source PIM à diode
• Optimisée pour des performances en dessous de 1 GHz
• 900643 comprend une pochette blindée RF pour une utilisation sur le terrain
• 900645 est une source isotropique destinée à une utilisation en laboratoire.

Outils de nettoyage de connecteurs

• Utiliser avec des lingettes imprégnées d’alcool
• Connecteurs RF de la série 7-16 et 4.3-10

PIM FOIL

Le “PIM Foil” est un matériau léger de barrière RF temporaire qui peut être déployé sur les sites cellulaires pour aider à isoler le PIM. Le PIM Foil ne pèse qu’un dixième du poids des couvertures PIM durables de ConcealFab, ce qui le rend plus facile et plus rapide à utiliser pour couvrir de grandes surfaces sur les sites cellulaires en toiture. Il n’est pas recommandé pour des vitesses de vent supérieures à 10 mph. Un étui souple est disponible pour stocker et transporter le matériau PIM Foil.

COUVERTURES DE PIM

Les couvertures PIM de ConcealFab sont des barrières RF temporaires qui peuvent être déployées pour aider à isoler les sources d’intermodulation passive (PIM). Lorsqu’une couverture PIM est placée sur une source externe de PIM, le PIM provenant de cette source est généralement réduit de plus de 30 dB.
Caractéristiques :
• Faible PIM
• Grande atténuation RF
• Construction en vinyle robuste
• Boucles d’attache intégrées (voir le tableau)

Les “Side Blankets” (couvertures latérales) sont utilisés avec les kits Adborber de ConcealFab pour aider à déterminer la direction des sources externes de PIM par rapport aux antennes du site.

KITS D’ABSORPTION DE PIM

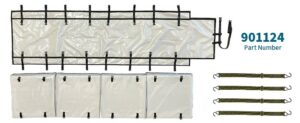

FRONT ABSORBER KIT

Le kit d’absorption de PIM frontal est un ensemble de couverture à faible PIM en instance de brevet conçu pour être fixé à la face avant des antennes de station de base. Ce kit d’absorption frontal supprime le rayonnement vers l’avant de l’antenne avec une génération minimale de PIM et un minimum de réflexion vers le système d’alimentation de l’antenne. Le kit d’absorption de PIM frontal peut être utilisé avec les kits d’absorption arrière de ConcealFab et la couverture latérale de PIM pour aider à déterminer la direction des sources externes de PIM par rapport aux antennes du site.
BACK ABSORBER KITS

Les panneaux du kit d’absorption de PIM arrière sont conçus pour être installés entre l’arrière d’une antenne de station de base et le support de l’antenne. Ces panneaux d’absorption arrière réduisent le rayonnement vers l’arrière de l’antenne avec une génération minimale de PIM.

SCOTCH PIM SHIELD®

La “PIM Shield® tape” est une barrière RF rapidement déployable capable de se coller à une grande variété de surfaces, y compris les métaux, les toitures monocouches, les toitures multicouches, le béton, la brique et le bois. L’adhésif en résine synthétique hautement conforme du ruban permet d’obtenir des liaisons solides avec des surfaces irrégulières.
Caractéristiques :
• Faible PIM
• Grande atténuation RF
• Couche extérieure en TPO résistante aux UV
• Adhésif en résine synthétique à haute adhérence
• Revêtement de libération en silicone

PIM SHIELD® ROOFING

ConcealFab a établi un partenariat avec Johns Manville, un leader mondial de l’industrie de la toiture, pour co-développer des matériaux de toiture fiables capables de réduire l’intermodulation passive sur les sites cellulaires.
PIM Shield® roofing est une membrane de toiture bitumineuse modifiée au styrène-butadiène (SBS) à couches multiples, vendue exclusivement par ConcealFab. Le matériau comprend des granules revêtus de céramique sur la surface supérieure pour la réflectivité solaire et la protection de la membrane. Une couche interne PIM Shield® est collée entre deux couches de bitume modifié SBS pour former une barrière RF étanche à l’eau capable de prévenir l’intermodulation passive sur les toits.

PEINTURE D’ATTÉNUATION PIM SHIELD®

La peinture d’atténuation PIM Shield® est un polymère acrylique conducteur avec une élasticité améliorée conçue pour réduire l’intermodulation passive externe (PIM) au niveau des stations de base cellulaires. La peinture PIM Shield® est destinée aux surfaces larges et planes et NE DOIT PAS être appliquée directement sur les structures de montage d’antennes. Utilisez le mastic conducteur PIM Seal™ pour réduire le PIM au niveau des contacts métal-métal sur les structures de montage d’antennes.
Caractéristiques:
• Faible PIM
• Grande atténuation RF
• Résistant aux fissures

MASTIC D’ATTÉNUATION PIM SEAL®

Le mastic d’atténuation PIM Seal™ est une version épaissie de la peinture PIM qui peut être utilisée pour combler les espaces et sceller les RF afin d’atteindre les sources de PIM générées au niveau des surfaces en contact. Comme la peinture PIM, le mastic de mitigation PIM Seal™ forme un joint hautement élastique qui résiste aux fissures sur une large plage de températures.
